«Москва», ракетный крейсер проекта 1164 (класс «Атлант»)

Январь 12/ 2010
Ракетный крейсер "Москва" (проект 1164)

«Москва», ракетный крейсер проекта 1164 (класс «Атлант»)

Видео здесь.

Предназначен, в первую очередь, для нанесения ударов по крупным одиночным и группировкам ударных надводных кораблей, обеспечения боевой устойчивости корабельных противолодочных групп (КРУГ) и ведения коллективной противовоздушной обороны (ПВО) соединений кораблей в удаленных районах

История создания

Ракетный крейсер пр.1164 (класс «Атлант») в середине 70-х гг. был разработан ФГУП «Северное ПКБ» с целью установки на них ракетного комплекса «Базальт» с противокорабельными ракетами (ПКР) П-500. Главным конструктором корабля был А.К. Перьков, в последующем В.И. Мутихин, главным наблюдающим от ВМФ - капитан 2 ранга А.Н. Блинов. За основу проекта (конструктивная и энергетическая части) был взят проект 1134Б. По требованию А.Н. Блинова, минимальная толщина стальных листов многих корпусных конструкций была не менее 8 мм и превышала расчетные или нормы с целью повышения долговечности корпуса корабля. Новое вооружение и новая энергетическая установка привели к увеличению полного водоизмещения почти на 28% по сравнению спр.1134Б.

Головной ракетный крейсер в серии из шести с газотурбинными установками был заложен на Николаевском судостроительном заводе 4 ноября 1976 г., под наименованием «Слава» спущен на воду 27 июля 1979 г., вступил в строй в конце 1982 г., и в феврале 1983 г. включен в состав Краснознаменного ЧФ. Впоследствии ракетный крейсер был переименован в «Москву».

Всего по пр.1164 было заложено 4 корабля, из них было достроено и введено в строй 3 ракетных крейсера - по одному на Черноморский, Северный и Тихоокеанский флот.

Назначение

Ракетный крейсер (РК) «Москва» предназначен, в первую очередь, для нанесения ударов по крупным одиночным и группировкам ударных надводных кораблей, обеспечения боевой устойчивости корабельных противолодочных групп (КРУГ) и ведения коллективной противовоздушной обороны (ПВО) соединений кораблей в удаленных районах. Кроме того, РК может решать задачи борьбы с подводными лодками (ПЛ) и обстрела побережья противника, а также оказывать огневую поддержку при проведении десантных операций.

По своим боевым возможностям РК «Москва» опережает корабли такого же класса других стран.

Конструктивные особенности и архитектура

Ракетный крейсер «Москва» представляет собой полубачный корабль с продленным почти до кормы полубаком, имеет трехостровную надстройку и две мачты.

Главная энергетическая установка

Представляет собой двухвальную газотурбинную установку, на каждом валу которой установлено по два форсажных и одному маршевому двигателю. С целью повышения экономичности установки отработанные газы используются для работы вспомогательных паровых турбин, что повышает экономичность всей установки на ходу в 18 узлов почти на 12%.

Установка обеспечивает максимальную скорость движения крейсера до 32 узлов.

Вооружение

Ударное ракетное

Комплекс ударного (противокорабельного) оружия П-500 «Базальт» (4К80) со сверхзвуковыми противокорабельными (ПКР) ракетами и системой управления «Аргон» предназначен для поражения важных одиночных и групповых надводных целей противника. Может вести одиночную и залповую стрельбу боезапасом из 16 ракет, которые со сложенными крыльями размещены в восьми спаренных не наводящихся пусковых (ПУ) установках (по 4 ПУ с каждой стороны верхней палубы). Комплекс имеет усовершенствованную систему распределения целей между ракетами в залпе и оптимизированный алгоритм выбора главной цели в составе авианесущей ударной группы противника. Данные целеуказания комплекс может получать от системы морской космической разведки и целеуказания «Легенда», самолетов Ту-95РЦ, а также от штатного корабельного вертолета разведки и целеуказания.

При залповой стрельбе одна из ракет следует на большой высоте, ведет поиск и классификацию обнаруженных целей и выдает данные о них остальным ПКР, летящих на малой высоте в режиме радиомолчания. В другом режиме, который используется при известных координатах и параметрах движения атакуемой цели, вся группа ПКР летит на малой высоте в режиме радиомолчания с использованием активной головки радиолокационного самонаведения только на конечном участке траектории полета Траектории полета ракет в залпе могут быть разными с изменением высоты на конечном участке, в зависимости от дальности до цели.

Ракета массой до 6 тонн и скоростью полета 2-2,5М с частичным бронированием оснащена мощной (500 кг) обычной фугасно-кумулятивной или ядерной (350 кт) боевой частью и способна поражать назначенные цели на дальности до 550 км. Полет ПКР к цели осуществляется по сложной траектории. Она оснащена системой телеуправления и бортовой станцией радиоэлектронного противодействия средствам ПВО атакуемого корабля.

Перезарядка комплекса «Базальт» трудоемка и производится при нахождении корабля в базе.

Зенитное

В состав зенитного вооружения РКР «Москва» входит многоканальный ЗРК коллективной (зональной) обороны «Форт» и корабельный ЗРК самообороны «Оса-М».

При необходимости для борьбы с воздушными целями могут быть использованы универсальная двухорудийная 130-мм автоматическая артустановка АК-130 с радиолокационной системой управления "Лев" и три батареи 30-мм шестиствольных автоматов АК-630М с системой управления "Вымпел" (2 автомата и одна система управления в каждой батарее).

Освещение общей воздушной обстановки и выдача целеуказания огневым средствам обеспечивается радиолокационным комплексом «Флаг» с двумя РЛС «Фрегат» и «Восход», антенные посты которых размещены соответственно на фок- и грот-мачтах.

Корабельный многоканальный ЗРК С-300Ф «Форт» средней дальности (SA-N-6, боезапас 64 ракеты 5В55 в 8 пусковых установках револьверного типа под палубой) коллективной обороны предназначен для защиты ордера кораблей от атак самолетов, крылатых ракет и других средств воздушного нападения противника, действующих с максимальной скоростью до 2000 м/с в зоне 5-75 км по дальности и до 25 км по высоте. Он способен одновременно сопровождать 12 целей и обстрелять 6 из них.

Боевые возможности комплекса обеспечивают эффективную борьбу с групповыми и одиночными, в том числе сверхзвуковыми пилотируемыми и беспилотными воздушными целями, перехват ПКР и ПРР, поражение самолетов РТР, РЭБ и удаление рубежа применения ими бортовых радиоэлектронных средств от прикрываемого корабельного соединения, а также поражение надводных целей класса «катер-фрегат».

Старт ракет вертикальный из транспортно-пускового контейнера с запуском маршевого двигателя на определенной высоте над палубой корабля. В режиме централизованного управления целеуказание поступает через устройство сопряжения от общей системы управления, в автономном режиме комплекс самостоятельно производит поиск и обнаружение целей с использованием штатной стрельбовой многоканальной РЛС с фазированной решеткой в заданном секторе ответственности.

Корабельный автономный ЗРК «Оса-М» (SA-N-4, боекомплект 40 ЗУР) малой дальности предназначен для самообороны корабля от ударов самолетов, вертолетов и ПКР, а также ведения стрельбы по надводным целям. Боевые возможности ЗРК позволяют уничтожать воздушные цели со скоростью до 600 м/с в зоне по дальности 1,2-10 км и высоте 25-5000 м. Комплекс одноканален по цели и двухканален по ракете. Боевая работа может осуществляться автономно и по данным общекорабельной системы обнаружения целей и слежения за ними.

Пуск ракет по целям может осуществляться с 2 пусковых двухбалочных установок, каждая из которых имеет отдельный погреб на 20 ракет и собственную систему управления.

После модернизации в 1975 г. комплекс («Оса-МА») минимальная высота поражения цели уменьшилась до 25 м.

Артиллерийское

Артиллерийское вооружение РКР «Москва» одну двухорудийную корабельную 130-мм артиллерийскую установку АК-130 (боекомплект 600 выстрелов) и 6 шестиствольных 30-мм автоматических артустановок АК-630 (боекомплект 36000 выстрелов)

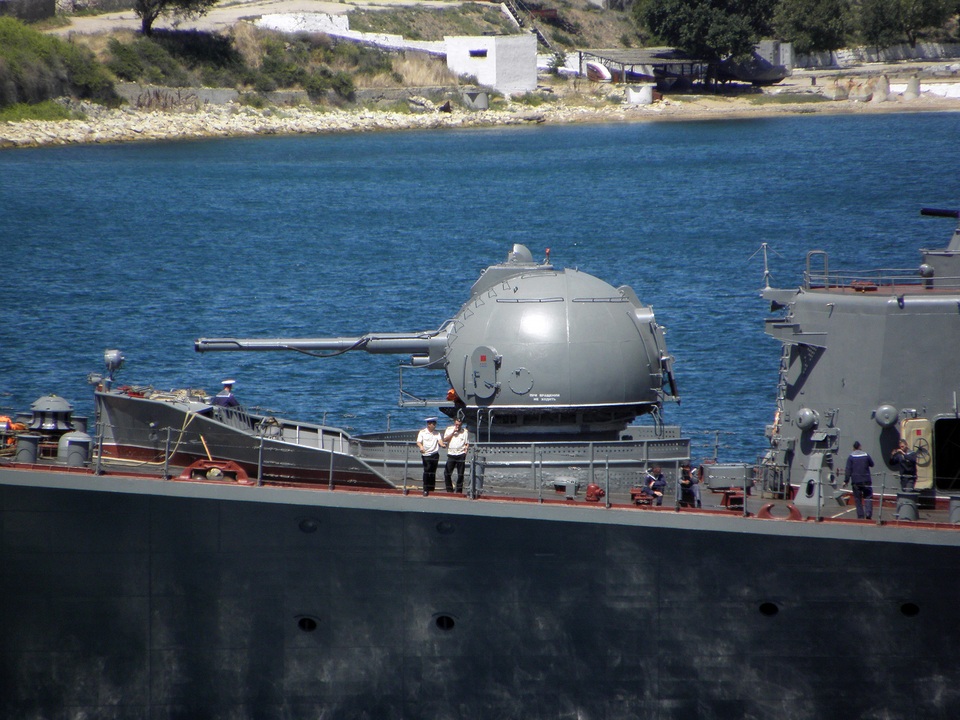

АК-130

АК-130 предназначена для ведения огня по морским, воздушным и береговым целям на дальность до 22 км, при скорострельности 60 выстр/мин. и является самой крупной в настоящее время. Масса установки достигает 89 т, масса снаряда – 86 кг. Наведение артустановки (электрогидравлические приводы) и управление огнем может осуществляться дистанционно от автоматизированной радиолокационной системы управления (АРЛСУ) или автономное от башенного оптического прицельного устройства (БОПУ) «Конденсор-218» при помощи электрогидравлических приводов. Ручное наведение используется при техническом обслуживании. Артустановка может вести одиночный огонь, залпами одновременно двумя автоматами и очередями.

В боекомплект АК-130 входят унитарные патроны с осколочно-фугасным снарядом, оснащаемые тремя типами взрывателей.

Башня с АК-130 находится на баке корабля.

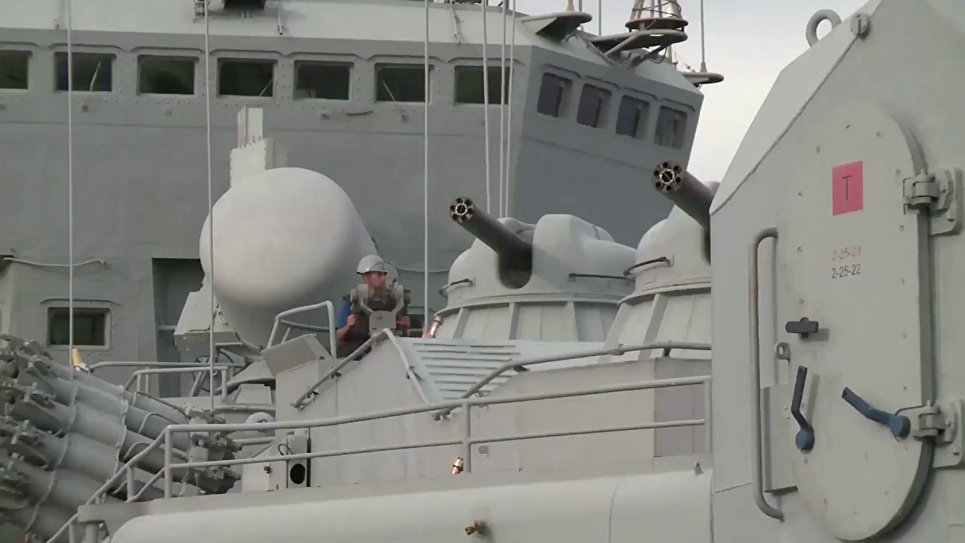

Корабельная артустановка АК-630

АК-630 предназначены для поражения воздушных целей, ПКР, малоразмерные судов, всплывающих мин и легко бронированных наземных целей 30-мм снарядами массой 0,834 кг со скорострельностью 4000-5000 выстр./мин. на дальности до 4000-5000 м. Начальная скорость снаряда массой 0,834 кг достигает 900 м/с.

Питание каждой установки непрерывное ленточное из двух магазинов по 2000 патронов в ленте.

Три батареи по 2 установки АК-630 расположены на носовой надстройке и по бортам корабля.

Противолодочное и противоторпедное

Для борьбы с подводными лодками противника крейсер «Москва» оснащен двумя пятитрубными 533-мм торпедными аппаратами и гидроакустическим комплексом «Платина» со стационарной (в бульбе) и буксируемой антеннами.

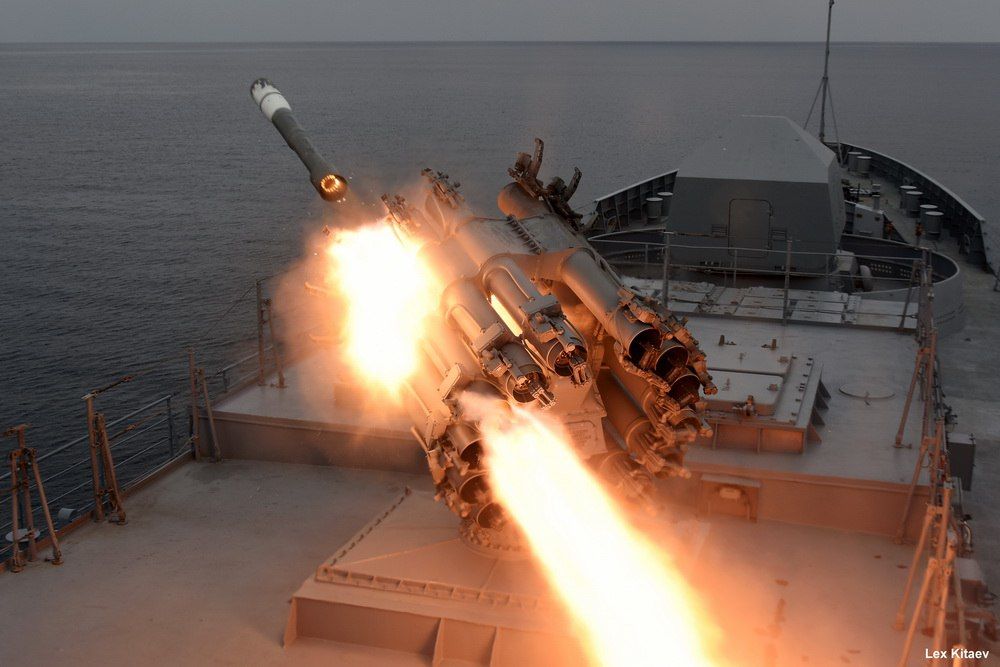

РБУ-6000

Две ракетно-бомбовые установки РБУ-6000 с реактивными глубинными бомбами (РГБ-60) предназначены, в основном, для защиты корабля от торпед путем ведения одиночной или залповой стрельбы. РБУ-6000 представляет собой стационарную, наводящуюся в двух плоскостях пусковую установку с двенадцатью радиально расположенными стволами. Под установкой (под палубой) находится погреб с глубинными бомбами, заряжание и разряжание пакета стволов производится заряжающим устройством без участия личного состава. После заряжания последнего ствола РБУ автоматически переходит в режим наведения. После израсходования всех бомб она автоматически переходит в положение «заряжание».

РГБ-60 являются неуправляемыми реактивными снарядами с фугасной БЧ и твердотопливным реактивным двигателем. Взрыватель УДВ-60 обеспечивает подрыв боевых частей бомб при ударе о цель и на заранее установленной глубине в пределах 15-350 м, вводимой дистанционно.

Радиоэлектронное и гидроакустическое

Электронное оборудование РК «Москва» включает боевую информационно-управляющую систему (БИУС) «Лесоруб-1164», системы управления стрельбой противокорабельными и противовоздушными ракетами, а также торпедами. В его составе имеются РЛС обнаружения воздушных целей («Восход», «Фрегат-М») и средства управления стрельбой 130-мм и 30-мм орудий. Для своевременного обнаружения подводных лодок корабль оснащен гидроакустической станцией «Платина».

В целях обеспечения радиоэлектронного противодействия противнику на корабле установлены активные и пассивные комплексы и средства РЭБ типа «Кольцо», «Гурзуф-А», «Гурзуф-Б», а также система постановки помех в составе 2 пусковых установок ПК-2 (200 ракет).

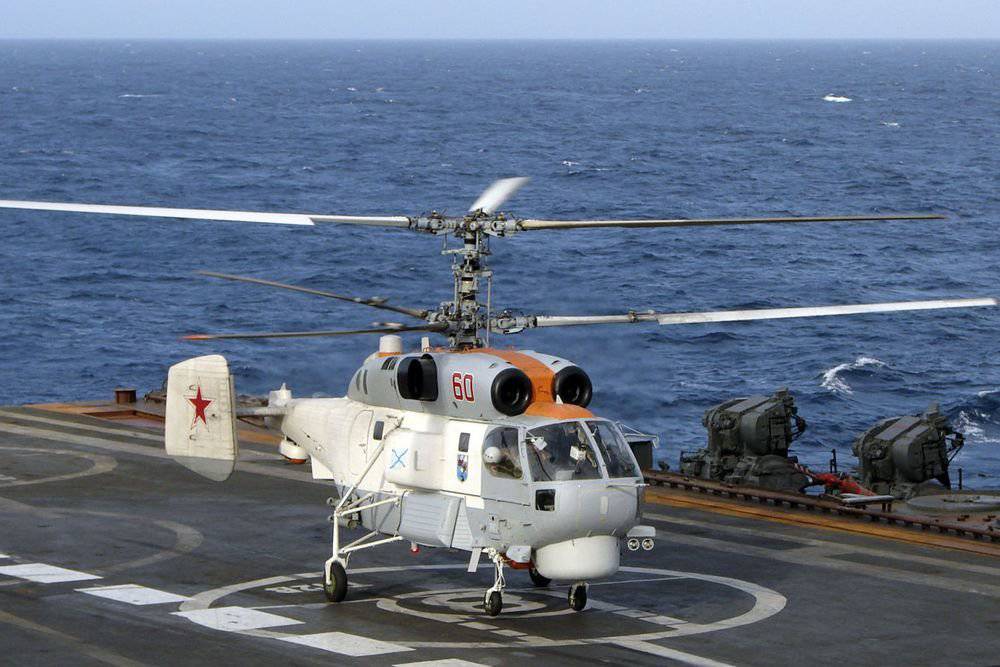

Авиационное вооружение РК «Москва» представлено одним вертолетом Ка-27 корабельного базирования с ангаром и вертолетной площадкой.

Ка-27


Основные характеристики PK «Москва»

Водоизмещение стандартное/полное, т

9800/11500

Длина х ширина х осадка, м

186,5х20,8х8,4

Максимальная скорость хода, узлов

32

Дальность плавания (уз.), км

7500 (18)

Тип ГЭУ – газо- газотурбинная установка с теплоутилизационным контуром (COGAG)

Мощность полного хода (движители), л.с.

110000 (2 ВФШ)

Экипаж/офицеров, чел

485/66


Основные этапы службы корабля

  • 30.01.1983 г. – поднят флаг ВМФ и начало службы в 150 бригаде надводных кораблей, где до 1990 г. представлял главную ударную силу Краснознаменного Черноморского флота.
  • Сентябрь 1983 г. - переход на Северный флот для правительственных испытаний ракетного оружия.
  • Сентябрь 1984 г. – подтверждено звание «отличного», награжден переходящим Красным Знаменем Военного совета Черноморского флота.
  • Декабрь 1985 г. - экипаж награжден вымпелом Министра обороны СССР «За мужество и воинскую доблесть».
  • Январь-февраль 1986 г. - боевая служба в Средиземном море.
  • Июнь 1986 - январь 1987 г. - боевая служба в Средиземном море, визиты в порты Тартус (САР) и Пирей (Греческая Республика).
  • Июль 1989 г. – проведение советско-американского эксперимента по возможности дистанционного обнаружения ядерных крылатых ракет морского базирования.
  • Декабрь 1989 г. - обеспечение первой встречи Генерального секретаря Компартии СССР Михаила Горбачева с президентом США Джорджем Бушем на о. Мальта.
  • Август 1990 г. - на крейсере проводится Ялтинская международная конференция по контролю за ядерным вооружением.
  • 1990 год - поставлен на стапель Николаевского завода для частичной модернизации. Вышел из ремонта через 8,5 лет благодаря шефской помощи г. Москвы. 22 июня 1995 г. переименован и получил имя «Москва».
  • 12 июня 1997 г. - поднят Андреевский флаг.
  • 13 мая 1998 г. – получил флаг и гвардейское звание от выводимого из состава Черноморского флота гвардейского сторожевого корабля «Красный Кавказ».
  • 19 июля 1999 г. – крейсер покинул Николаев и 21 июля прибыл в г. Севастополь.
  • В апреле 2000 г. – вышел в море для проверки ходовых механизмов, в ноябре вошел в состав сил постоянной готовности.
  • Август-сентябрь 2001 г. – участвует в Днях российской культуры на Лазурном берегу с делегацией Правительства г. Москвы, визиты в порты Канн и Тулон (Французская Республика), Ла-Гулет (Тунисская Республика) и Бриндизи (Итальянская Республика).
  • 2002 г. – боевая служба в Средиземное море. Октябрь-ноябрь - неофициальный визит в порт Тулон (Французская Республика) и порт Латакия (Сирийская Арабская Республика).
  • В 2003 г. - в составе соединения кораблей ЧФ в качестве флагмана участвует в совместных учениях с Тихоокеанским флотом и ВМС Индии в Индийском океане на совместных российско-индийских учений "Индра" с применением дальней ракетоносной авиации России.
  • Май 2004 г. - в плавучем доке г. Севастополь выполнена уникальная операция по замене рефрижираторных установок корабля.
  • Сентябрь 2004 г. - под флагом командующего ЧФ адмирала В. Масорина в составе отряда боевых кораблей Черноморского флота участвует в совместных военно-морские учениях кораблей ВМФ России и ВМС Италии (ИОНИЕКС - 2004) в Средиземном море.
