Зенитный ракетный комплекс средней дальности "Пэтриот" создавался с 1963 г. для замены ЗРК предшествующего поколения "Найк Геркулес" и "Хоук". Основными критериями, которыми руководствовались его создатели, были требования минимального количества персонала и оборудования для снижения стоимости жизненного цикла, а также достижение характеристик, необходимых для отражения воздушных угроз, ожидавшихся в последующие десятилетия.

В октябре 1964 г. были подготовлены требования к системе, имевшей в то время обозначение SAM-D (Surface-to-Air Missile-Development), и три фирмы - "Рэйтеон", "Хьюз " и RCA - на конкурсной основе приступили к разработке ее основных компонентов. В мае 1967 г. фирма "Рэйтеон" была выбрана в качестве головного разработчика этой системы. Разработка ракеты поручалась концерну "Мартин-Мариетта".

Первое  летное испытание ракеты состоялось в феврале 1970 г. (по другим данным - в ноябре 1969 г.), а 11 января 1974 г. ракетой были впервые выполнены маневры наведения по командам, поступающим от наземной РЛС. Всего за время разработки базового варианта ЗРК SAM-D было проведено более 125 пусков ракет. Испытания проходили на полигоне White Sands Missile Range.

В октябре 1980 г. был подписан контракт на ограниченное производство нового комплекса, которые в декабре 1981 г. был поставлен армии США. В мае 1982 г. ЗРК SAM-D под обозначением "Patriot" ("Пэтриот") был принят на вооружение сухопутных войск США. Наибольшего темпа производство ЗУР для комплекса достигло во второй половине 1980-х гг. и составляло 600 - 700 ракет в год. К настоящему времени построено более 170 зенитных ракетных комплексов и более 9000 ракет для них.

ЗРК "Пэтриот", прежде всего, предназначен для прикрытия крупных административно-промышленных центров, военно-морских и военно-воздушных баз от всех существующих средств воздушного нападения. Комплекс способен одновременно обнаруживать и опознавать более 100 воздушных целей, непрерывно сопровождать восемь выбранных из них, осуществлять подготовку исходных данных для стрельбы, пуск и наведение до трех ракет на каждую цель.

Зенитная батарея включает в себя 4-8 пусковых установок (ПУ) с четырьмя ракетами на каждой. Батарея является минимальным по составу тактико-огневым подразделением, которое может, самостоятельно выполнять боевую задачу. Чаше всего батарея применяется в составе дивизиона.

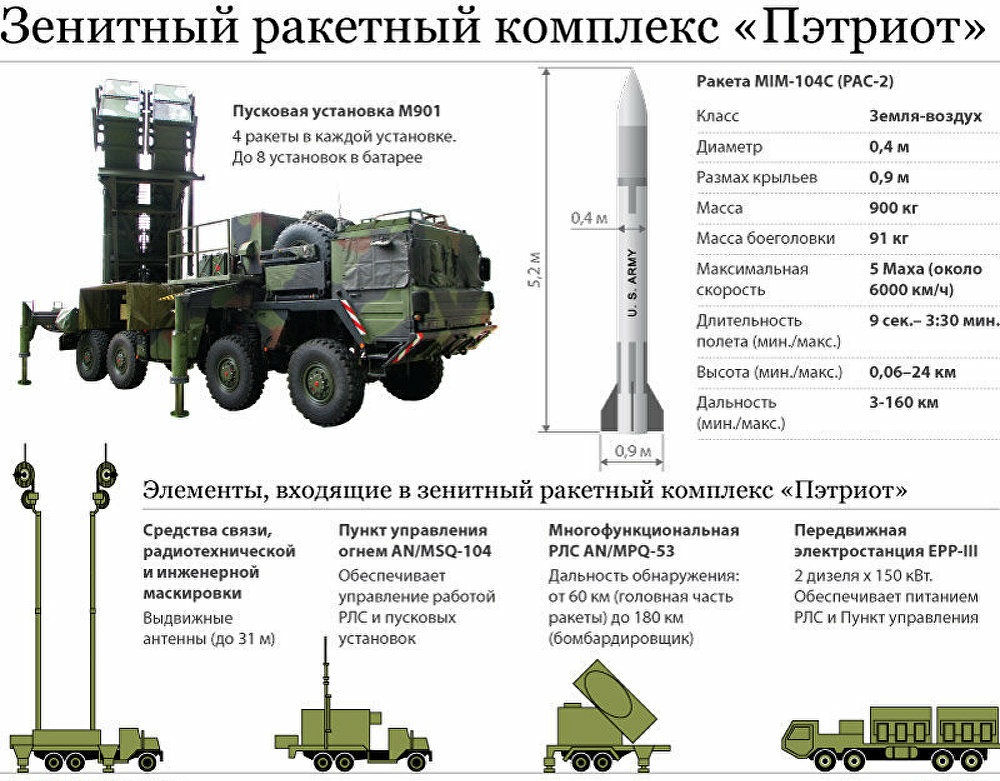

В состав ЗРК "Пэтриот" входят:

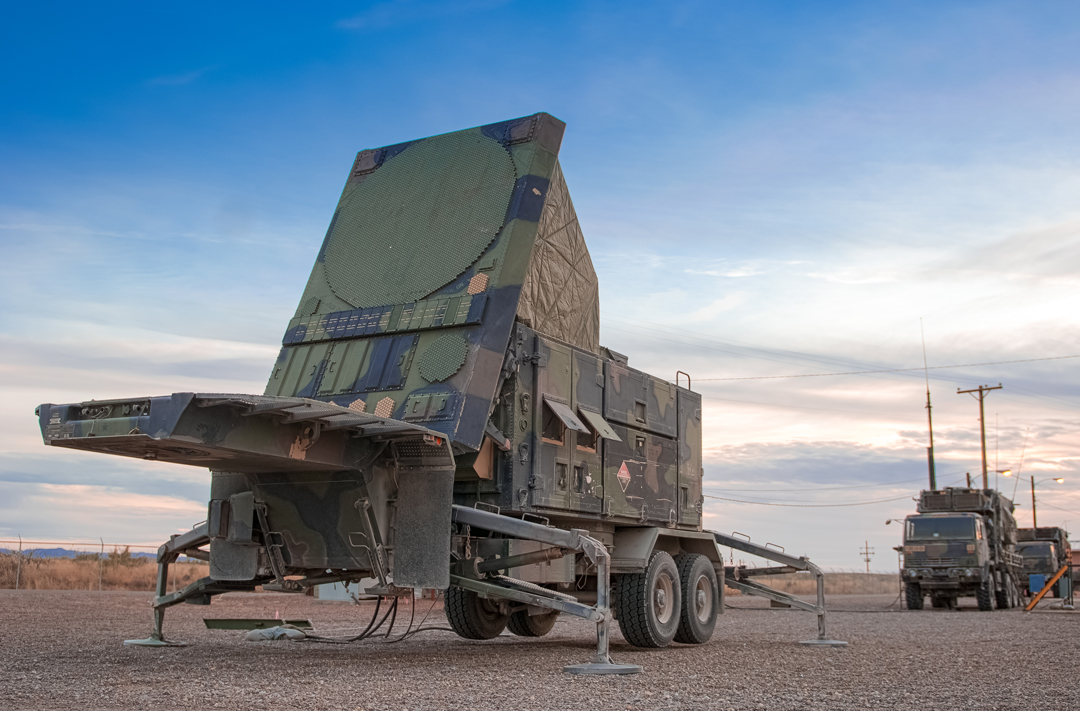

• многофункциональная радиолокационная станция с фазированной антенной решеткой AN/MPQ-53;
• пункт управления огнем AN/MSQ-104;

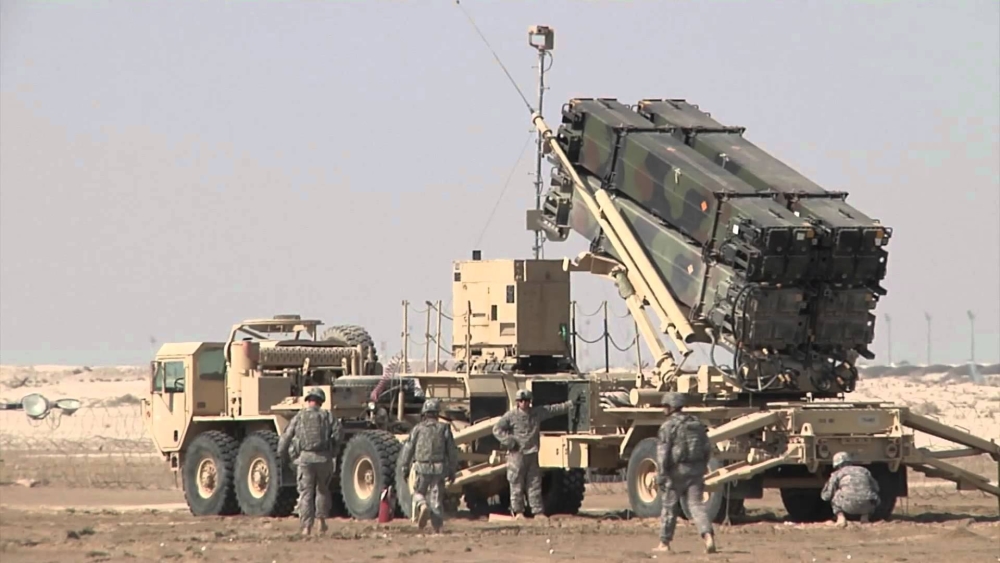

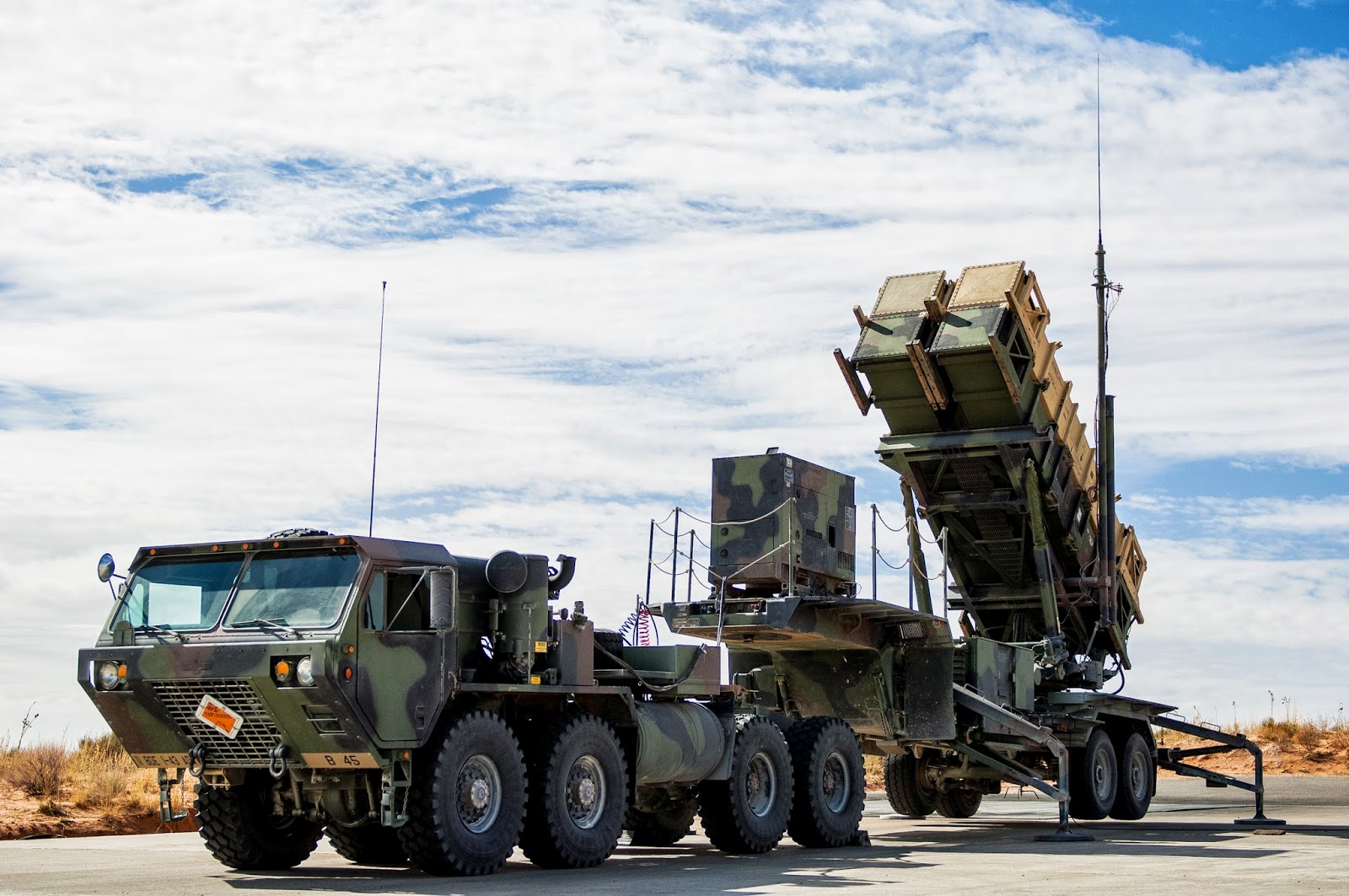

• пусковые установки М901 (по четыре 3УР на каждой ПУ в транспортно-пусковых контейнерах);
• зенитные управляемые ракеты МIМ104;
• источники энергоснабжения AN/MSQ-26;

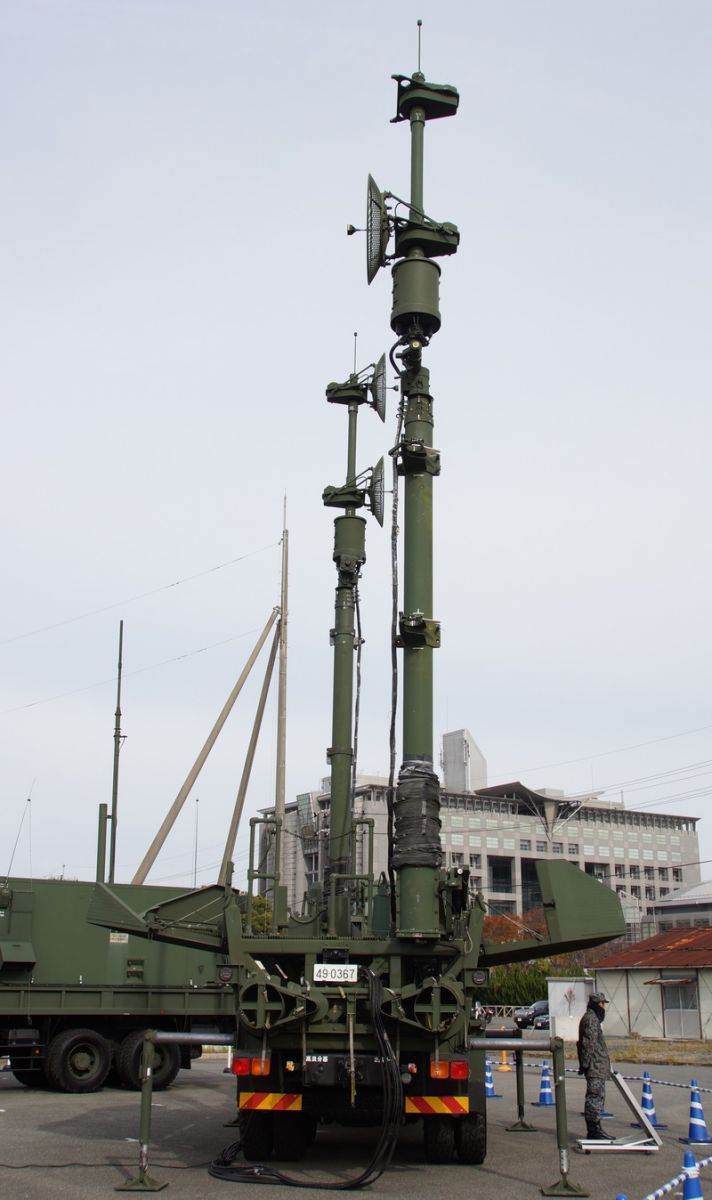

• средства связи, технологическое оборудование;
• средства радиотехнической и инженерной маскировки.



Характеристики

Максимальная дальность перехвата цели,км	80 (в секторе 90 o)
Минимальная дальность перехвата цели,км	3
Максимальная высота перехвата цели,км	24
Минимальная высота перехвата цели,км	0,06
Число одновременно обстреливаемых целей	8 (в секторе 90 o)
Вероятность поражения цели	0,8 (в боевых условиях 0,4-0,6)
Масса ракеты, кг	912
Масса ракеты в ТПК, кг	1696
Диаметр, м	0,41
Длина, м	5,31
Скорость, M	3-5
Mаксимальные поперечные перегрузки g	30
Управление	С помощью крестообразных стабилирующих хвостовых плоскостей
Размах стабилизаторов, м	0,87
Двигатель	РДТТ ТХ-486 фирмы Thiocol
Тяга двигателя	13
Время работы двигателя, сек	12
Система наведения
На среднем участке	Радиокомандная
На конечном участке	Радиолакационная TVM
БЧ	осколочно-фугасная
Боевой заряд БЧ	Обычное взрывчатое вещество
Взрыватель	ХМ818, неконтактный
Габариты контейнера, м	0.99*1.09*6.1
Масса БЧ, кг	70 (РАС-1) 90 (РАС-2)
Время развертывания с марша, мин	30

Модификации

По состоянию на середину 2000 года были проведены следующие работы по модернизации ЗРК "Пэтриот":

• ЗРК "Пэтриот" РАС-1
• ЗРК "Пэтриот" РАС-2
• ЗРК "Пэтриот" РАС-3

Экспорт

Комплекс "Пэтриот" в различных модификациях находится на вооружении:

• Германии,

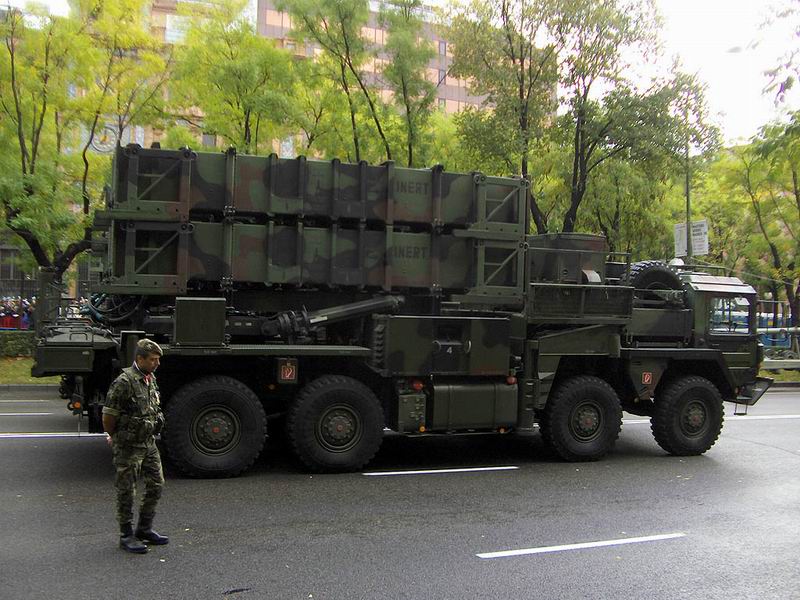

• Нидерландов,
• Италии,
• Японии,
• Южной Кореи,
• Израиля,
• Саудовской Аравии.

Боевое применение

Зенитный комплекс "Пэтриот" получил боевое крещение в ходе военного конфликта многонациональных сил и Ирака в 1991 г. Размещенные на американских базах в Саудовской Аравии и на территории Израиля, ЗРК "Пэтриот" РАС-2 отражали удары Иракских тактических баллистических ракет типа Р-17 "Скад". Первый удачный перехват состоялся 18 января 1991 г. над территорией Саудовской Аравией. Вместе с тем, ЗРК "Пэтриот" не достаточно эффективно поражал БР Р-17, которые лишь на немного отклонялись от заданной траектории.

В сентябре 2020 года мощная группировка ПВО США у Саудовской Аравии не смогла отразить удар по нефтяным объектам страны, который нанесли повстанцы-хуситы из Йемена.
